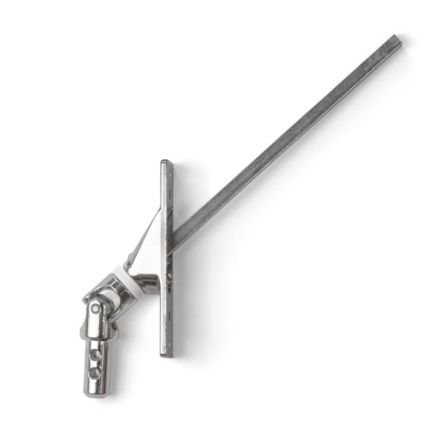

1x Wanddurchführung für Außenjalousie inklusive Gelenklager mit 55° und Grundplatte. Die 6 mm 4-Kant Durchführung auch Verbindungsstab genannt, ist 135 mm lang. Der Zapfen hat 11,9 mm Durchmesser
Das Wichtigste in Kürze:
Wanddurchführung 55° für Außenjalousie, 135 mm
1 Durchführung mit Grundplatte 22 x 85 mm und festem Stab aus 6 mm Vierkantstahl, Zapfen 11,9 mm, für kurbelbediente Anlagen. Messen Sie vorher Ihre Wandstärke, der Stab hat eine feste Länge.
Kurbelbedienung der Außenjalousie mit Wanddurchführung 55° herstellen
Wird eine kurbelbediente Außenjalousie außen montiert, brauchen Sie eine Wanddurchführung. Sie führt die Bewegung der Kurbel innen durch die Wand zum Getriebe außen. Der Verbindungsstab aus Stahl mit 6 mm Vierkantprofil ist das Bindeglied zwischen Getriebe und Gelenklager. Am Gelenklager befestigen Sie die Kurbel zum Öffnen und Schließen. Das Gelenk erlaubt einen Winkel von 55°, so führen Sie die Kurbel schräg zur Wand.
Geliefert wird 1 Wanddurchführung mit Gelenklager und Grundplatte. Die Grundplatte ist 22 mm breit und 85 mm lang, der Zapfen hat 11,9 mm Durchmesser. Dieser Artikel ist ein Restposten, sein Verbindungsstab hat eine feste Länge von 135 mm.
Messen Sie vor der Bestellung Ihre Wandstärke bis zum Getriebe. Wanddurchführungen mit 45° oder 90°, mit Vier- oder Sechskantstab und in anderen Längen gibt es ebenfalls, etwa eine 90°-Ausführung mit 500 mm Stab.
