Das Wichtigste in Kürze:

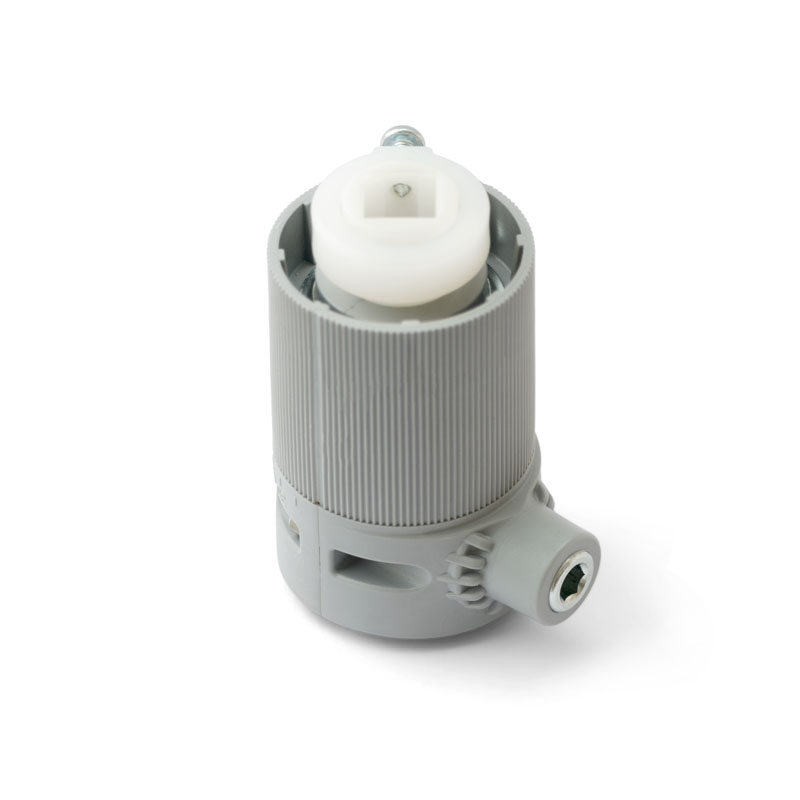

Kegelradgetriebe rechts für Wanddurchführung, 51 x 57 mm
Kurbelgetriebe mit 2:1 Übersetzung und 46 mm Außenmaß für 12 mm Vierkantwellen, bedient per 6 mm Sechskantstange. Prüfen Sie vorher die Seite Ihres Kurbelabgangs, dies ist die rechte Ausführung.
Kegelradgetriebe rechts an der Außenjalousie tauschen
Lässt sich Ihr Raffstore, umgangssprachlich Außenjalousie, nur noch schwer bedienen oder steht er still, ist das Schmierfett im Kurbelgetriebe oft durch Umwelteinflüsse und Temperaturschwankungen verharzt. Das betrifft nach einigen Jahren auch hochwertige Anlagen. Das Getriebe überträgt die Drehung der Kurbel auf die Welle und hebt, senkt und wendet so die Lamellen. Mit diesem Ersatzteil reparieren Sie Ihren Raffstore.
Dieses zapfenlose Getriebe für die rechte Bedienseite passt an Außenjalousien mit 51 x 57 mm Oberleiste und 12 mm Vierkantwelle, der Getriebewelle. Bedient wird es über eine 6 mm Sechskant-Kurbelstange mit Wanddurchführung. Dabei führt die Kurbelstange durch die Wand nach innen. Mit 46 mm Außenmaß und Übersetzung 2:1 passt es etwa bei Warema, Reflexa, Hüppe, Veltrup und Rau-Arabella bis zur Übernahme durch Hella. Für Raffstores mit Bedienung im Innenbereich nehmen Sie das Getriebe mit Zapfen.
Die Reparatur ist relativ einfach. Bauen Sie den Raffstore aus, notieren Sie den Kurbelabgang und markieren Sie die Welle neben einer Spule. Der Kurbelabgang ist die Stellung, in der die Kurbelstange aus dem Getriebe führt, beide Markierungen brauchen Sie für den späteren Einbau. Lösen Sie die Schrauben von Halter, Wellenbegrenzern und Getriebe und ziehen Sie die Welle einige Zentimeter heraus, sie bleibt dabei in den Spulen. Ziehen Sie das alte Getriebe aus dem Halter, setzen Sie das neue ein, stellen Sie den Kurbelabgang wie zuvor ein und fixieren Sie es.
Komponenten Übersicht Außenjalousien
